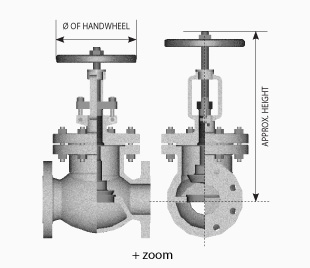

NOMINAL BORE SIZE |
FACE TO FACE | BS1873/API623 | |||||||
---|---|---|---|---|---|---|---|---|---|
RF&BW ENDS | HEIGHT | HANDWHEEL | WEIGHT | ||||||
mm | inch | mm | inch | mm | inch | mm | inch | kg | lbs |
38 | 1¡¯1/2 | 165 | 6¡¯1/2 | ||||||
50 | 2 | 203 | 8 | 273 | 10¡¯3/4 | 200 | 7¡¯7/8 | 26 | 58 |
65 | 2¡¯1/2 | 216 | 8¡¯1/2 | 314 | 12¡¯1/3 | 250 | 9¡¯5/6 | 29 | 65 |
80 | 3 | 241 | 9¡¯1/2 | 343 | 13¡¯1/2 | 250 | 9¡¯5/6 | 36 | 79 |
100 | 4 | 292 | 11¡¯1/2 | 368 | 14¡¯1/2 | 300 | 11¡¯4/5 | 55 | 120 |
150 | 6 | 406 | 16 | 486 | 19¡¯1/7 | 450 | 17¡¯5/7 | 100 | 220 |
200 | 8 | 495 | 19¡¯1/2 | 565 | 22¡¯1/4 | 450 | 17¡¯5/7 | 176 | 389 |
250 | 10 | 622 | 24¡¯1/2 | 637 | 25 | 450 | 17¡¯5/7 | 254 | 560 |
300 | 12 | 699 | 27¡¯1/2 | 695 | 27¡¯1/3 | 610 | 24 | 424 | 935 |
350 | 14 | 787 | 31 | 695 | 27¡¯1/3 | 610 | 24 | 651 | 1435 |
400 | 16 | 914 | 36 | 1600 | 63 | 861 | 1893 | ||
450 | 18 | 978 | 38¡¯1/2 | 1600 | 63 | 1036 | 2285 | ||
500 | 20 | 978 | 38¡¯1/2 | 1650 | 65 | 1344 | 2963 | ||
600 | 24 | 1295 | 51 | 1650 | 65 | 2363 | 5208 |
NOMINAL BORE SIZE |
FACE TO FACE | BS1873/API623 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
RF&BW ENDS | RTJ ENDS | HEIGHT | HANDWHEEL | WEIGHT | |||||||
mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | kg | lbs |
38 | 1¡¯1/2 | 229 | 9 | 241 | 9¡¯1/2 | ||||||
50 | 2 | 267 | 10¡¯1/2 | 283 | 11¡¯1/8 | 329 | 13 | 200 | 7¡¯7/8 | 32 | 69 |
65 | 2¡¯1/2 | 292 | 11¡¯1/2 | 308 | 12¡¯1/8 | 354 | 14 | 250 | 9¡¯5/6 | 42 | 93 |
80 | 3 | 318 | 12¡¯1/2 | 333 | 13¡¯1/8 | 383 | 15 | 250 | 9¡¯5/6 | 56 | 123 |
100 | 4 | 356 | 14 | 372 | 14¡¯5/8 | 443 | 17¡¯4/9 | 300 | 11¡¯4/5 | 84 | 185 |
150 | 6 | 445 | 17¡¯1/2 | 460 | 18¡¯1/9 | 567 | 22¡¯1/3 | 450 | 17¡¯5/7 | 176 | 389 |
200 | 8 | 559 | 22 | 575 | 22¡¯2/3 | 615 | 24¡¯1/5 | 450 | 17¡¯5/7 | 260 | 574 |
250 | 10 | 622 | 24¡¯1/2 | 638 | 25¡¯1/8 | 676 | 26¡¯3/5 | 610 | 24 | 479 | 1056 |
300 | 12 | 711 | 28 | 727 | 28¡¯5/8 | 740 | 29¡¯1/7 | 610 | 24 | 638 | 1407 |
350 | 14 | 864 | 34 | 778 | 30¡¯5/8 | 1300 | 51¡¯1/6 | 1213 | 2674 | ||
400 | 16 | 978 | 38¡¯1/2 | 879 | 34¡¯3/5 | 1500 | 59 | 1785 | 3935 |
NOMINAL BORE SIZE |
FACE TO FACE | BS1873/API623 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
RF&BW ENDS | RTJ ENDS | HEIGHT | HANDWHEEL | WEIGHT | |||||||
mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | kg | lbs |
50 | 2 | 292 | 11¡¯1/2 | 295.3 | 11¡¯5/8 | 394 | 15¡¯1/2 | 250 | 9¡¯5/6 | 39 | 86 |
65 | 2¡¯1/2 | 330 | 13 | 333.4 | 13¡¯1/8 | 450 | 17¡¯5/7 | 300 | 11¡¯4/5 | 49 | 109 |
80 | 3 | 356 | 14 | 359 | 14¡¯1/8 | 520 | 20¡¯1/2 | 350 | 13¡¯7/9 | 65 | 144 |
100 | 4 | 432 | 17 | 435 | 17¡¯1/8 | 609 | 24 | 350 | 13¡¯7/9 | 100 | 221 |
150 | 6 | 559 | 22 | 562 | 22¡¯1/8 | 750 | 29¡¯1/2 | 450 | 17¡¯5/7 | 250 | 551 |
200 | 8 | 661 | 26 | 664 | 26¡¯1/8 | 815 | 32 | 610 | 24 | 381 | 840 |
250 | 10 | 787 | 31 | 791 | 31¡¯1/8 | 885 | 34¡¯5/6 | 610 | 24 | 717 | 1581 |
300 | 12 | 838 | 33 | 841 | 33¡¯1/8 | 955 | 37¡¯3/5 | 945 | 2083 |
NOMINAL BORE SIZE |
FACE TO FACE | BS1873/API623 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
RF&BW ENDS | RTJ ENDS | HEIGHT | HANDWHEEL | WEIGHT | |||||||
mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | kg | lbs |
50 | 2 | 368 | 14¡¯1/2 | 372 | 14¡¯5/8 | 450 | 17¡¯5/7 | 350 | 13¡¯7/9 | 102 | 225 |
80 | 3 | 381 | 15 | 384 | 15¡¯1/8 | 535 | 21 | 450 | 17¡¯5/7 | 186 | 410 |
100 | 4 | 457 | 18 | 460 | 18¡¯1/8 | 623 | 24¡¯1/2 | 450 | 17¡¯5/7 | 210 | 463 |
150 | 6 | 610 | 24 | 613 | 24¡¯1/8 | 785 | 31 | 610 | 24 | 438 | 965 |
200 | 8 | 737 | 29 | 740 | 29¡¯1/8 | 860 | 33¡¯6/7 | 610 | 24 | 552 | 1218 |
250 | 10 | 838 | 33 | 841 | 33¡¯1/8 | 1350 | 53¡¯1/7 | 1890 | 4167 | ||
300 | 12 | 965 | 38 | 968 | 38¡¯1/8 | 1500 | 59 | 2520 | 5556 |
NOMINAL BORE SIZE |
FACE TO FACE | BS1873/API623 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
RF&BW ENDS | RTJ ENDS | HEIGHT | HANDWHEEL | WEIGHT | |||||||
mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | kg | lbs |
50 | 2 | 368 | 14¡¯1/2 | 372 | 14¡¯5/8 | 500 | 19¡¯2/3 | 350 | 13¡¯7/9 | 102 | 225 |
80 | 3 | 470 | 18¡¯1/2 | 473 | 18¡¯5/8 | 550 | 21¡¯2/3 | 450 | 17¡¯5/7 | 210 | 463 |
100 | 4 | 546 | 21¡¯1/2 | 549 | 21¡¯5/8 | 615 | 24¡¯1/5 | 450 | 17¡¯5/7 | 368 | 810 |
150 | 6 | 705 | 27¡¯3/4 | 711 | 28 | 790 | 31¡¯1/9 | 706 | 1556 | ||
200 | 8 | 832 | 32¡¯3/4 | 841 | 33¡¯1/8 | 1150 | 45¡¯2/7 | 1439 | 3171 | ||
250 | 10 | 991 | 39 | 1000 | 39¡¯3/8 | 1450 | 57 | 2625 | 5787 | ||
300 | 12 | 1130 | 44¡¯1/2 | 1146 | 45¡¯1/8 | 1710 | 67¡¯1/3 | 4200 | 9259 |
