NOMINAL BORE SIZE |
FACE TO FACE | ASME B16.34 (BW ENDS) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|

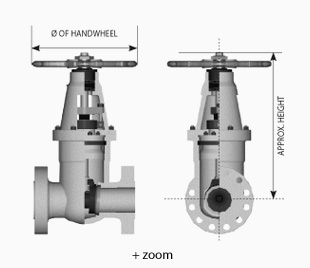

RF ENDS | BW ENDS | RTJ ENDS | HEIGHT | HANDWHEEL | WEIGHT | ||||||||
mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | kg | lbs |
50 | 2 | 292 | 11'1/2 | 292 | 11'1/2 | 295 | 11'3/5 | 403 | 15'6/7 | 200 | 7'7/8 | 30 | 66 |
80 | 3 | 356 | 14 | 356 | 14 | 359 | 14'1/7 | 568 | 22'1/3 | 315 | 12'2/5 | 55 | 121 |
100 | 4 | 432 | 17 | 435 | 17 | 435 | 17'1/8 | 736 | 29 | 255 | 14 | 131 | 289 |
150 | 6 | 559 | 22 | 559 | 22 | 552 | 22'1/8 | 904 | 35'3/5 | 500 | 19'2/3 | 196 | 432 |
200 | 8 | 660 | 26 | 660 | 26 | 663 | 26'1/9 | 1117 | 44 | 500 | 19'2/3 | 357 | 787 |
250 | 10 | 787 | 31 | 787 | 31 | 790 | 31'1/9 | 1330 | 52'1/3 | 560 | 22 | 510 | 1124 |
300 | 12 | 838 | 33 | 838 | 33 | 841 | 33'1/9 | 1783 | 70'1/5 | 630 | 24'4/5 | 791 | 1744 |
350 | 14 | 889 | 35 | 889 | 35 | 892 | 35'1/8 | 1838 | 72'1/3 | 1077 | 2374 | ||
400 | 16 | 991 | 39 | 991 | 39 | 994 | 39'1/7 | 2153 | 84'3/4 | 1593 | 3512 | ||
450 | 18 | 1092 | 42 | 1092 | 43 | 1095 | 43'1/9 | 2250 | 88'4/7 | 2255 | 4971 | ||
500 | 20 | 1194 | 47 | 1194 | 47 | 1200 | 47'1/4 | 2483 | 97'3/4 | 2872 | 6332 | ||
600 | 24 | 1397 | 55 | 1397 | 55 | 1407 | 55'2/5 | 2737 | 107'3/4 | 4126 | 9096 | ||
700 | 28 | 1549 | 61 | 1549 | 61 | 1562 | 61'1/2 | 3211 | 126'3/7 | 6050 | 13338 |
NOMINAL BORE SIZE |
FACE TO FACE | ASME B16.34 (BW ENDS) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RF ENDS | BW ENDS | RTJ ENDS | HEIGHT | HANDWHEEL | WEIGHT | ||||||||
mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | kg | lbs |
50 | 2 | 368 | 14'1/2 | 216 | 8'1/2 | 371 | 14'3/5 | 500 | 19'2/3 | 315 | 12'2/5 | 35 | 77 |
80 | 3 | 381 | 15 | 305 | 12 | 384 | 15'1/8 | 610 | 24 | 355 | 14 | 62 | 137 |
100 | 4 | 457 | 18 | 356 | 14 | 460 | 18'1/9 | 715 | 28'1/7 | 400 | 15'3/4 | 116 | 256 |
150 | 6 | 610 | 24 | 508 | 20 | 613 | 24'1/7 | 1050 | 41'1/3 | 500 | 19'2/3 | 240 | 529 |
200 | 8 | 737 | 29 | 660 | 26 | 740 | 29'1/7 | 1250 | 49'1/5 | 560 | 22 | 363 | 800 |
250 | 10 | 838 | 33 | 787 | 31 | 841 | 33'1/9 | 1576 | 62 | 630 | 24'4/5 | 638 | 1407 |
300 | 12 | 965 | 38 | 914 | 36 | 968 | 38'1/9 | 1804 | 71 | 875 | 1929 | ||
350 | 14 | 1029 | 40'1/2 | 991 | 39 | 1039 | 41 | 1880 | 74 | 1574 | 3470 | ||
400 | 16 | 1130 | 44'1/2 | 1092 | 43 | 1140 | 44'7/8 | 2054 | 80'6/7 | 1724 | 3801 | ||
450 | 18 | 1219 | 48 | 1219 | 48 | 1232 | 48'1/2 | 2468 | 97'1/6 | 2407 | 5306 | ||
500 | 20 | 1321 | 52 | 1321 | 52 | 1334 | 52'1/2 | 2759 | 108'5/8 | 3876 | 8545 | ||
600 | 24 | 1549 | 61 | 1549 | 61 | 1568 | 61'3/4 | 3240 | 127'5/9 | 4572 | 10079 |
NOMINAL BORE SIZE |
FACE TO FACE | ASME B16.34 (BW ENDS) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RF ENDS | BW ENDS | RTJ ENDS | HEIGHT | HANDWHEEL | WEIGHT | ||||||||
mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | kg | lbs |
50 | 2 | 368 | 14'1/2 | 216 | 8'1/2 | 371 | 14'3/5 | 500 | 19'2/3 | 315 | 12'2/5 | 37 | 82 |
80 | 3 | 470 | 18'1/2 | 305 | 12 | 473 | 18'5/8 | 610 | 24 | 400 | 15'3/4 | 71 | 157 |
100 | 4 | 546 | 21'1/2 | 406 | 16 | 549 | 21'3/5 | 734 | 28'8/9 | 450 | 17'5/7 | 129 | 284 |
150 | 6 | 705 | 27'3/4 | 559 | 22 | 711 | 28 | 1142 | 45 | 630 | 24'4/5 | 278 | 613 |
200 | 8 | 832 | 32'3/4 | 711 | 28 | 842 | 33'1/7 | 1317 | 51'6/7 | 630 | 24'4/5 | 453 | 999 |
250 | 10 | 991 | 39 | 864 | 34 | 1001 | 39'2/5 | 1627 | 64 | 1028 | 2266 | ||
300 | 12 | 1130 | 44'1/2 | 991 | 39 | 1146 | 45'1/8 | 1973 | 77'2/3 | 1414 | 3117 | ||
350 | 14 | 1257 | 49'1/2 | 1067 | 42 | 1276 | 50'1/4 | 2218 | 87'1/3 | 1659 | 3657 | ||
400 | 16 | 1384 | 54'1/2 | 1194 | 47 | 1406 | 55'1/3 | 2385 | 93'8/9 | 2007 | 4425 | ||
450 | 18 | 1537 | 60'1/2 | 1346 | 53 | 1559 | 61'3/8 | 2821 | 111 | 3037 | 6695 | ||
500 | 20 | 1664 | 65'1/2 | 1473 | 58 | 1686 | 66'3/8 | 3100 | 122 | 5605 | 12357 | ||
600 | 24 | 1943 | 76'1/2 | 1943 | 76'1/2 | 1971 | 77'3/5 | 3864 | 152'1/8 | 6714 | 14802 |
NOMINAL BORE SIZE |
FACE TO FACE | ASME B16.34 (BW ENDS) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RF ENDS | BW ENDS | RTJ ENDS | HEIGHT | HANDWHEEL | WEIGHT | ||||||||
mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | kg | lbs |
50 | 2 | 451 | 17'3/4 | 279 | 11 | 454 | 17'7/8 | 495 | 19'1/2 | 355 | 14 | 44 | 97 |
80 | 3 | 578 | 22'3/4 | 368 | 14'1/2 | 584 | 23 | 773 | 30'3/7 | 400 | 15'3/4 | 80 | 176 |
100 | 4 | 673 | 26'1/2 | 457 | 18 | 683 | 26'8/9 | 926 | 36'1/2 | 630 | 24'4/5 | 142 | 313 |
150 | 6 | 914 | 36 | 610 | 24 | 927 | 36'1/2 | 1192 | 47 | 630 | 443 | 977 | |
200 | 8 | 1022 | 40'1/4 | 762 | 30 | 1038 | 40'6/7 | 1438 | 56'3/5 | 716 | 1578 | ||
250 | 10 | 1270 | 50 | 914 | 36 | 1292 | 50'6/7 | 1615 | 63'4/7 | 1217 | 2683 | ||
300 | 12 | 1422 | 56 | 1041 | 41 | 1444 | 56'6/7 | 2094 | 82'4/9 | 1957 | 4314 | ||
350 | 14 | 1118 | 44 | 2181 | 85'6/7 | 2773 | 6113 | ||||||
400 | 16 | 1245 | 49 | 2455 | 96'2/3 | 3413 | 7524 | ||||||
450 | 18 | 1397 | 55 | 2897 | 114 | 6265 | 13812 |
NOMINAL BORE SIZE |
FACE TO FACE | ASME B16.34 (BW ENDS) | |||||||
---|---|---|---|---|---|---|---|---|---|
BW ENDS | HEIGHT | HANDWHEEL | WEIGHT | ||||||
mm | inch | mm | inch | mm | inch | mm | inch | kg | lbs |
50 | 2 | 254 | 10 | 586 | 23 | 400 | 15'3/4 | 112 | 247 |
80 | 3 | 305 | 12 | 586 | 23 | 560 | 22 | 129 | 284 |
100 | 4 | 457 | 18 | 985 | 38'7/9 | 630 | 24'4/5 | 141 | 311 |
150 | 6 | 508 | 20 | 1205 | 47'4/9 | 387 | 853 | ||
200 | 8 | 762 | 30 | 1344 | 53 | 799 | 1761 |
